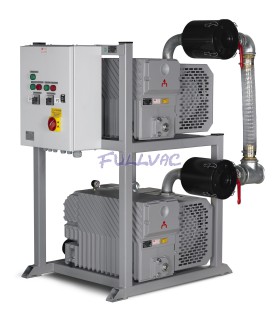

- GROUPES DE POMPAGE TYPE XC et FBX-XC:
1.1.Types XC : modèles sans carter
- Débit à 50 Hz : de 410 à 915 m3/H
- Puissance à 50 Hz : de 11 à 22,50 kW
- Pression de travail : de 400 mbar à 0.5 mbar (abs)
Les systèmes XC sont des groupes constitués de 2 ou 3 pompes et peuvent être utilisés en remplacement d’une unité mono-pompe de débit équivalent en raison de multiples avantages :
- Encombrement au sol réduit
- Fonctionnement fractionné du système (lorsque 100% du débit n’est pas nécessaire, il est possible d’utiliser seulement une partie des unités installées dans le système, réduisant ainsi considérablement la consommation énergétique)
- Diminution des frais d’entretien
- Réduction de la puissance requise par l’installation et l’absence de pics de courant au démarrage (démarrage en cascade)
- Interventions SAV plus flexibles, pas d’interruption de la centrale.
Les systèmes XC sont dotés d’un tableau de commandes avec :
- Protections thermiques
- Interrupteur général commandant l’arrêt du système
- Interrupteurs individuels
- Compteurs horaires individuels
L’équipement de série comprend :
- Filtres déshuileurs aux refoulements
- Indicateurs de colmatage des filtres déshuileurs
- Filtres d’aspiration type FCM
- Vannes à boisseaux sphériques en entrées de pompes
- Lest d’air
- Clapet anti-retour d’huile
- Clapet anti-retour sur chaque pompe
- Pieds réglables
- Charge d’huile BV100
1.2. Type FBX-XC : Modèles avec carter
- Débit à 50 Hz : de 410 à 610 m3/H
- Puissance à 50 Hz : de 11 à 15 kW
- Pression de travail : de 400 mbar à 0.5 mbar (abs)
Les centrales de production de vide FBX-XC, dans leurs versions standards, sont équipées de composants déjà présents sur les centrales XC et d'un carter insonorisant (FBX-X) dans lequel est installé la centrale même afin de limiter les émissions sonores.
Le boîtier FBX-X est également équipé de :
- Raccordements d’aspirations et de refoulements, filetés, vers lesquels sont acheminés les lignes d’admission et d'évacuation correspondantes présentes sur chaque pompe à vide installée sur la centrale de production du vide ;
- Une vanne de purge, située au point le plus bas de la ligne d'évacuation, permet l’élimination de toute condensation formée ;
- Ouvertures latérales, dûment protégées, pour le passage de l'air nécessaire pour le refroidissement des moteurs électriques et des pompes ;
- Pieds réglables anti-vibratiles ;
- Acheminement et rejet vers le haut des flux d’air chauds des radiateurs de refroidissement des pompes installées.
- Le coffret de commande reste accessible de l'extérieur du boîtier insonorisant FBX-X.
