1.  GROUPES DE POMPAGE TYPE CPA

1.1.Caractéristiques générales

•                 Automate programmable avec capteur de pression
•                 Débit à 50 Hz :                                                              de 25 à 915 m3/H
•                 Puissance à 50 Hz :                                                      de 0,75 à 22,50 kWh
•                 Pression de travail :                                                    de 400 mbar à 0.5 mbar (abs)

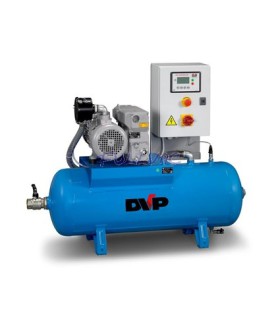

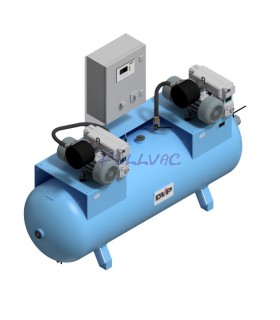

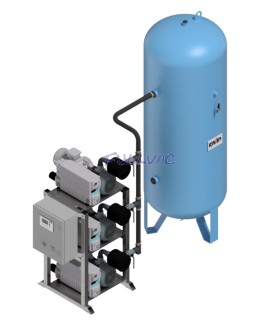

Les centrales de vide industriels série CPA sont fabriquées en trois versions SIMPLEX – DUPLEX – TRIPLEX sur la base du nombre de pompes installées. Elles sont dotées d’un tableau de commande permettant de contrôler la pression à l’intérieur du réservoir et de commander le démarrage des pompes. Les tableaux sont réalisés selon les normes européennes.

Les centrales de production de vide série CPA sont principalement utilisées dans les installations de vide centralisé pour créer et maintenir une certaine dépression à l’intérieur du réseau et permettre ainsi le fonctionnement correct des équipements qui y sont reliés.

Les centrales pour la production de vide sont composées, dans leur version standard, des éléments suivants :

•                 Une/deux/trois pompes à vide lubrifiées avec moteur électrique et filtre déshuileur sur l'évacuation, montées directement sur le réservoir placé à l’horizontale ou sur un châssis vertical connecté à un réservoir indépendant.

•                 Réservoir horizontal ou vertical en acier soudé, peint, avec vanne de purge en point bas

•                 Clapet anti-retour intégré à l'aspiration des pompes pour maintenir le vide dans le réservoir lorsque les pompes sont à l'arrêt ; Filtres à cartouche de type FCM pour protéger les pompes contre l'aspiration d'éventuelles impuretés présentes dans le circuit ;

•                 Une vanne à boisseau sphérique placée sur l'aspiration de chaque pompe pour l'isoler de l'installation en phase d'entretien ;

•                 Une vanne à boisseau sphérique placée sur le réservoir pour l'isoler de l'installation ;

•                 Un tableau électrique de commande pour le fonctionnement des pompes géré par l’Automate DVP, avec un interrupteur général bloque-porte, un bouton d’arrêt d’urgence, une protection ampèremétrique et un bornier pour le report des signaux et l’installation d’un panneau de contrôle à distance permettant le démarrage des pompes en manuel ou en automatique ;

•                 Assistance à la maintenance gérée par l’automate ;

•                 Capteur de pression absolue sur le réservoir ;

Options Possibles :

•          Kit panneau de contrôle à distance,
•          Kit capteurs d'efficience filtres déshuileurs,
•          Kit capteurs de températures,
•          Kit capteurs de niveaux d’huile,
