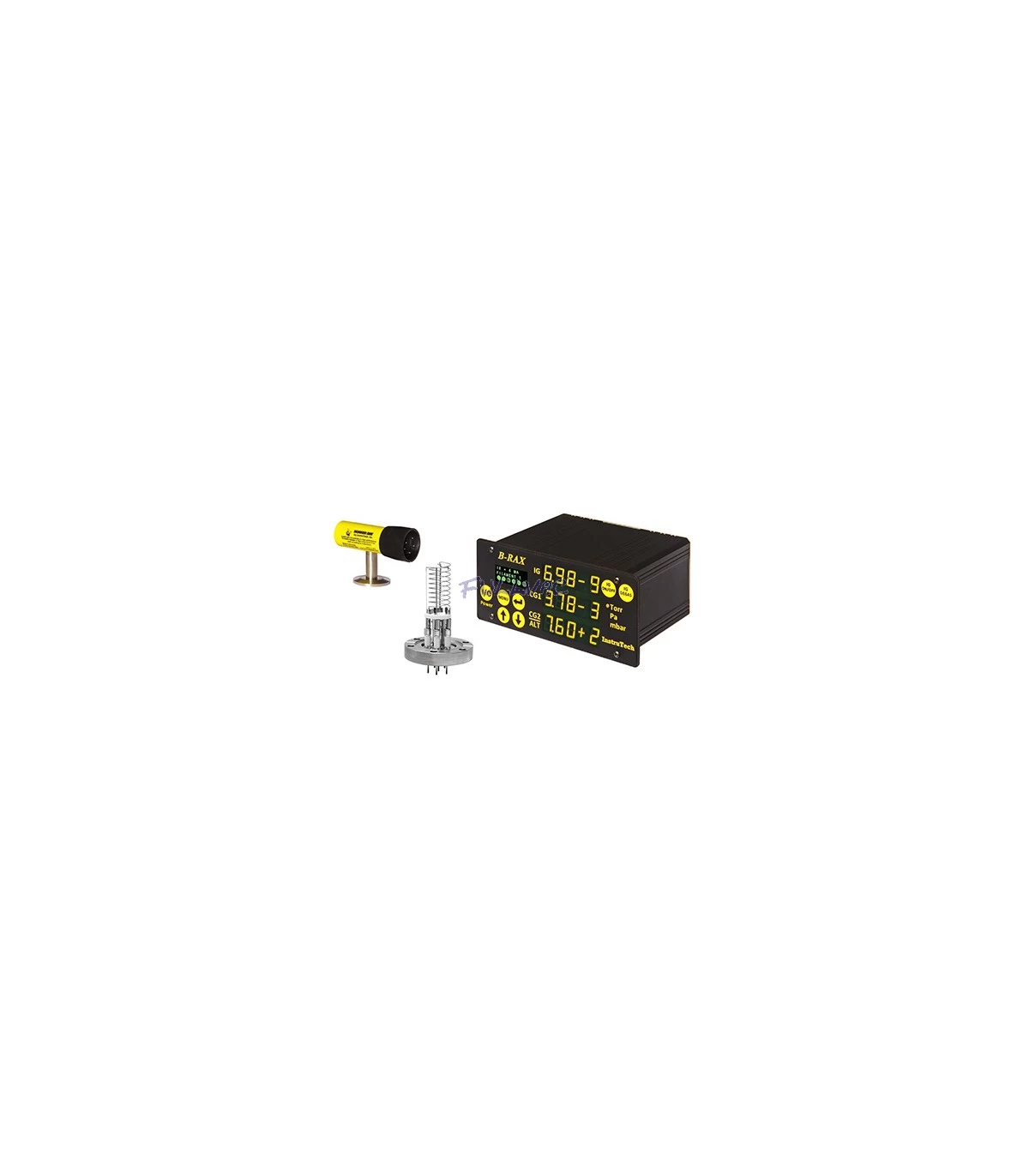

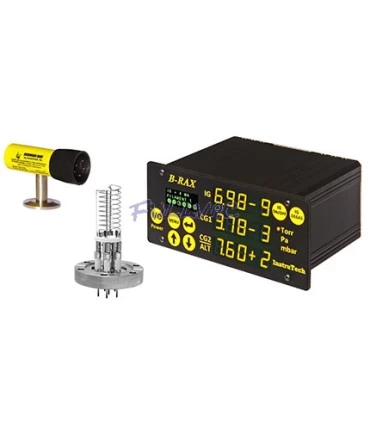

Chaîne de mesure de vide secondaire avec jauge Bayard Alpert insérable (4.10-10 mbar) + pirani et coffret de lecture

Chaine de mesure composée d'un coffret contrôleur BRAX 3300,
d'une jauge secondaire à cathode chaude (Bayard Alpert BA602),
d'une (ou deux) jauge primaire pirani (CVG101)

Plage de mesure : 1000 mbar à 4.10-10 mbar

Jauge primaire Pirani CVG101 :

- Plage de mesure : 1000 mbar à 1,3x10-4 mbar
- Longueur du câble : 3 mètres en standard, nous contacter pour longueurs supérieures  (existe aussi en 8 et 15 mètres)
- Raccordement possible de la jauge à vide :

DN 16 KF
DN 25 KF
DN 40 KF
DN 16 CF
DN 40 CF

Jauge secondaire Bayard Alpert (cathode chaude) BA602 :

- Plage de mesure : 1,3x10-3 mbar à 4x10-10 mbar
- Longueur du câble : 3 mètres en standard, nous contacter pour longueurs supérieures  (existe aussi en 8 et 15 mètres)
- En option les câbles peuvent être étuvables jusqu'à 200°c (nous contacter)
- Raccordement possible de la jauge à vide :

DN 40 CF

Coffret BRAX3300 :

- Affichage simultané des 3 voies de mesure (1 voie secondaire et 2 voies primaires)
- Affichage de la mesure en mbar / Torr / Pascal
- 6 contacts relais paramétrables
- Communication par liaison série RS232 / RS485
- 3 sorties analogiques
- Signaux analogique d'entrée / sortie de contrôle
