Subminiature-C CF40-2 connecteurs
Passage INSTRUMENTATION pour le vide Sub-C CF40-2 connecteurs
1 540,00 €
(HT)
Dispo. sous 2 à 5 semaines
Filtrer la liste des variantes par : |
|
|---|---|
| Bride: | CF40 |
| nb passages étanches: | 18 (2x9) |
| Référence | nb passages étanches | Bride | Stock | Disponibilité | Prix HT | 3D | Ajouter au panier |
|---|---|---|---|---|---|---|---|
Passage étanche INSTRUMENTATION pour le vide Subminiature-C CF40-2 connecteurs
| Code | Bride | nb passages étanches | Inclus | ||||||||||||||||||
| SUBC-18KD-CF40 | CF40 | 18 (2 x 9) | Avec 4 câbles équipés : | ||||||||||||||||||
| - 2 Câbles 2,44m, connecteur femelle Pa | |||||||||||||||||||||
| - 2 Câbles 0,48m, connecteur femelle UHV | |||||||||||||||||||||
Passage étanche INSTRUMENTATION pour le vide Subminiature-C CF40-2 connecteurs
Le kit se compose des éléments suivants :

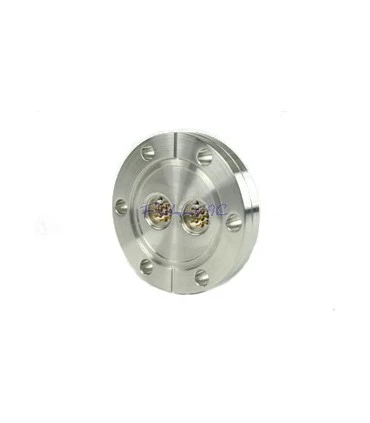

- 1 Bride CF40 avec 2 passages étanches, de 9 broches chacun, et espacés de 19,05 mm centre à centre

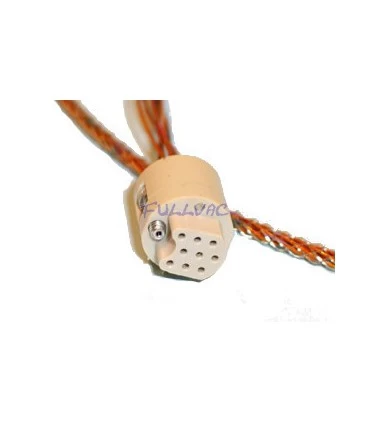

- 2 connecteurs 9 broches équipé d'un câble, coté ultra-vide (UHV)
Câble torsadé, existe en câble plat (nous contacter) :

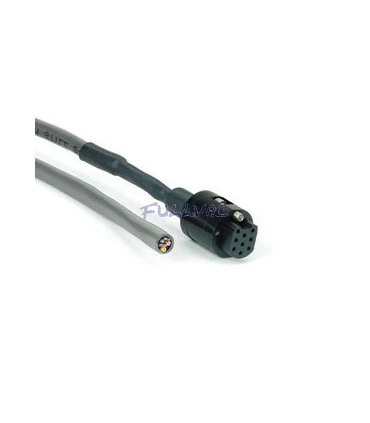

- 2 connecteurs 9 broches équipé d'un câble, coté pression atmosphérique (Pa)
Bride : inox 304
Broches : Inox 304 + revêtement Nickel
Tension max : 500 Vdc
Courant Max : 5 A
Température Raccord CF : -200°C à 250°C
Température Raccord KF : -20°C à 150°C
Connecteur à la pression atmosphérique : -200°C à 250°C
Connecteur sous vide : -65°C à 250°C
Gradient de température : 25°C/minute max
Étanchéité sous vide
Raccord UHV (CF) : 1.10-10 Torr
Raccord HV (KF) : 1,10-9 Torr
Passage étanche INSTRUMENTATION pour le vide Subminiature-C CF40-2 connecteurs
- Bride : Inox 304
- Broches : Inox 304 + revêtement Nickel
- Tension max : 500 Vdc
- Courant Max : 5A à 20°C
- Température Raccord CF : -200°C à 250°C
- Connecteur à la pression atmosphérique : -200°C à 250°C
- Connecteur sous vide : -65°C à 250°C
- Gradient de température : 25°C/minute max
Étanchéité sous vide :
- Raccord UHV (CF) : 1.10-10 Torr
